O release 2 do software PV*SOL 2024, publicado em dezembro, trouxe mais opções na configuração dos inversores.

*** Se quiser conhecer o software líder no Brasil, então o baixe aqui!

Liberação de configurações fora dos limites

O PV*SOL correlaciona os parâmetros elétricos do arranjo fotovoltaico com aqueles do inversor e classifica o resultado conforme a seguinte tabela:

✔	OK: Os parâmetros do arranjo dos módulos (tensão, corrente, fator de dimensionamento) estão dentro da faixa permitida pelo inversor ou dentro da faixa extendida conforme definição pelo usuário;
✔	Tolerado: os parâmetros estão fora dos parâmetros regulares do inversor, mas dentro da faixa que o usuário definiu como tolerada. Exemplos frequentes: Fator de dimensionamento arrojado; Corrente dos strings acima da corrente máxima de entrada do MPPT.
	Não permitido: os parâmetros estão fora da faixa tolerada pelo usuário, mas podem ser simulados. Tome cuidado - recomendo que ajuste as tolerâncias para entrar na faixa amarela antes de prosseguir!
✖	Proibido: os parâmetros estão numa faixa proibida (ex. acima da corrente de curto circuito da entrada do inversor) ou então o número de módulos configurados é diferente daqueles colocados no telhado.

Até agora, configurações classificadas como proíbidas não permitiram prosseguir com o projeto e bloquearam a simulação do sistema.

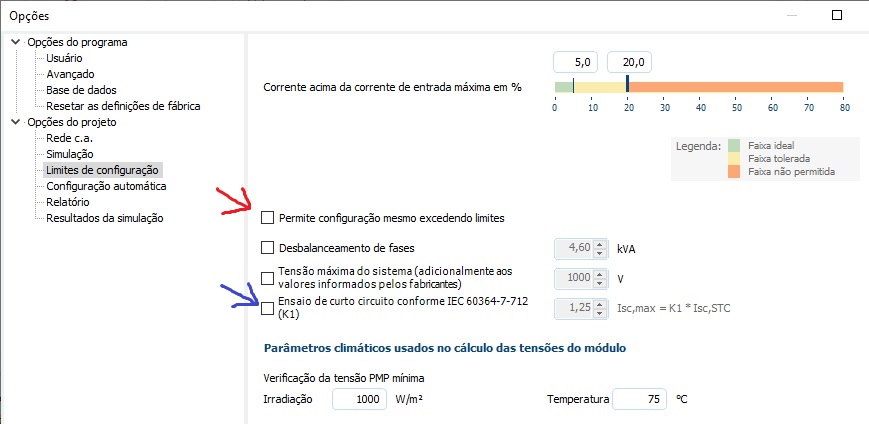

O novo release traz a opção de liberar esse bloqueio, na tela dos Limites de Configuração - veja seta vermelha na imagem ao lado.

CUIDADO: use essa opção somente em casos muito específicos para evitar configurações erradas.

Ensaio de curto circuito conforme IEC 60364

A norma IEC 60634-7-712 (K1) exige que a corrente de curto circuito seja majorada em 25% ao configurar o inversor. O PV*SOL permite aplicar essa regra através da opção marcada com seta azul na imagem ao lado. Neste caso, você pode também ajustar o fator, se assim desejar.

Essa regra traz uma segurança adicional, mas inviabiliza muitas configurações.

Se desmarcar, então a verificação usa a corrente de curto circuito do módulo sem aplicação do fator, como acontecia antes.

Observação: A NBR 16690:2019 trata de regras para o dimensionamento dos cabos, mas não do inversor.

Assista ao tutorial

Gravamos um tutorial como configurar inversores. Ele não inclui as recentes novidades (veja aqui o que chegou com a versão 2024), mas mostrar muito bem os princípios:
